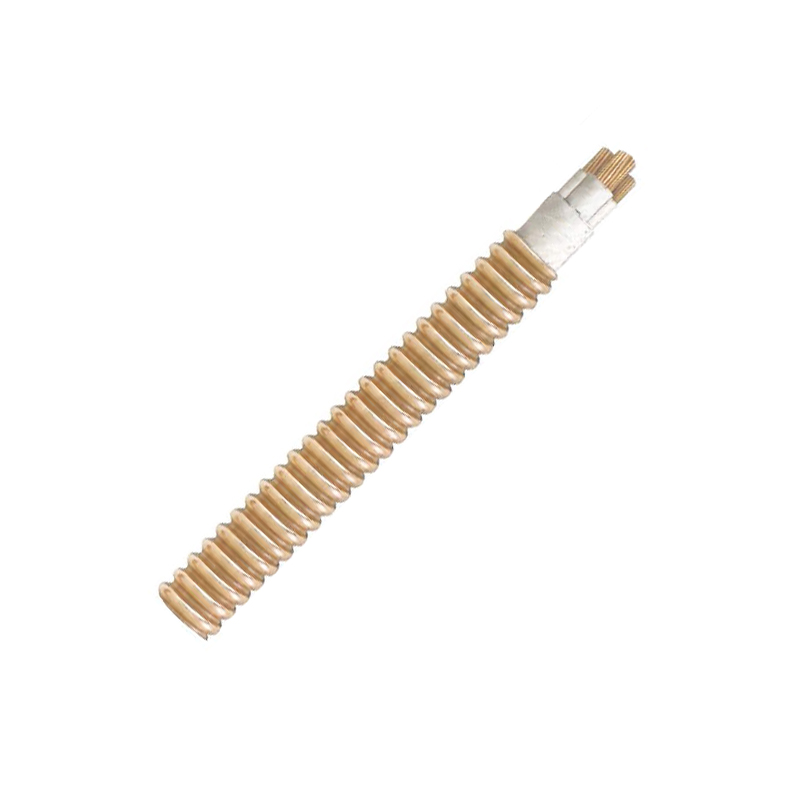

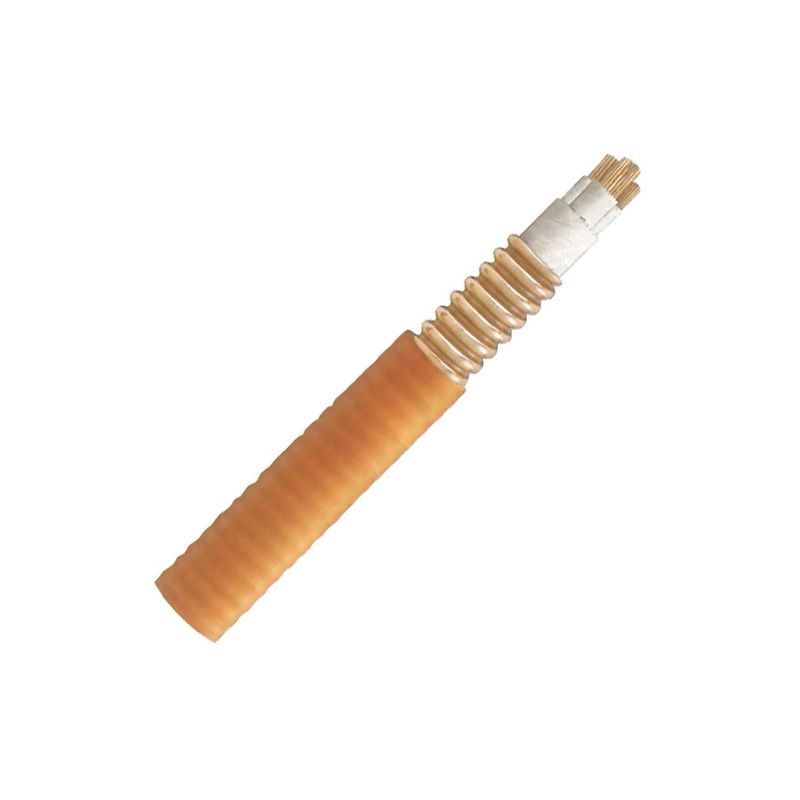

Ohňovzdorné káble s medeným plášťom

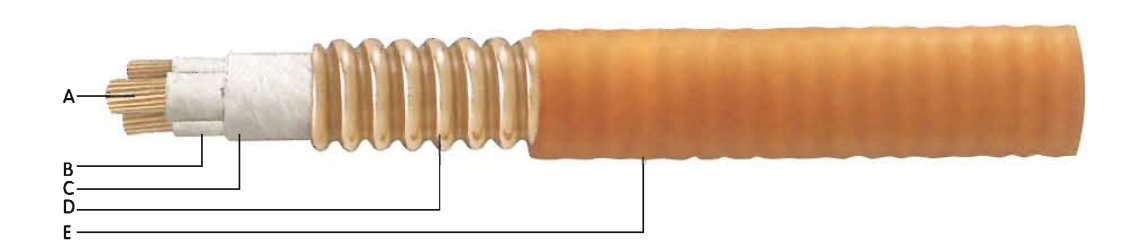

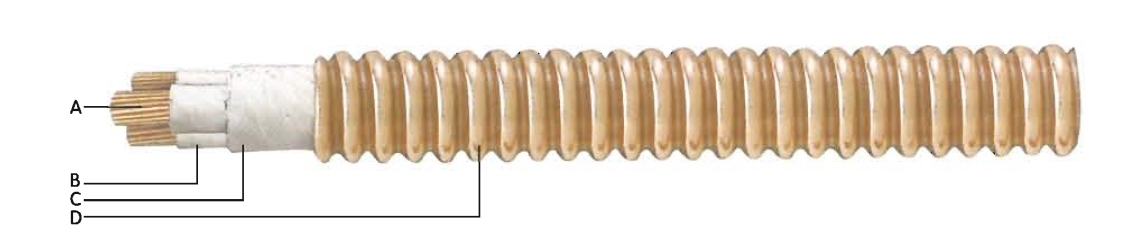

Štruktúra vrások medený plášť flexibilné ohňovzdorné káble
1. Káblový vodič: vyrobený zo splietaných medených drôtov s výhodnými vlastnosťami v ohybe.
2. Izolačná vrstva: prijíma anorganické izolačné materiály odolné voči vysokej teplote.
3. Medený plášť: medené materiály, prostredníctvom špeciálneho obrábania, s priaznivými ohybovými vlastnosťami, používané ako PE drôt.
4. Vonkajší plášť: vyrobený z plastových materiálov s nízkou dymovou netoxicitou, s priaznivou ochranou proti korózii.

Model ohybných ohňovzdorných káblov s medeným plášťom

Napr.1:YTTW 4×50
Znamená to 4-zvrásnené medené flexibilné ohňovzdorné káble s prierezom 50 mm².
Napr.2:YTTW4×(1×150)
Znamená to 4-zvrásnený medený plášť flexibilný ohňovzdorný kábel s jedným jadrom s prierezom 150 mm².

Ohňovzdorná vlastnosť vrások medený plášť flexibilné ohňovzdorné káble
1. Podľa národných noriem, charakteristický test metódy požiarnej skúšky ohňovzdorných drôtov a káblov, podľa GB12666.6
Sklo A, horiace v ohni s teplotou plameňa 950 ℃, medzi fázou a fázou a medzi fázou a vonkajším plášťom aplikujte napätie 750 V, malo by byť schopné vydržať 90 minút bez poruchy.
Trieda B, horieť v ohni s teplotou plameňa 750-800 ℃, medzi fázou a fázou a medzi fázou a plášťom aplikujte napätie 750 V, malo by byť schopné vydržať 90 minút bez poruchy.

2. Podľa BS 6378, flexibilné ohňovzdorné káble s medeným plášťom spĺňajú nasledujúce požiadavky:

Trieda A 650℃ 3h

Trieda B750℃ 3h

Trieda C950℃ 3h

Trieda S950℃ 20 min

Výhody vrások medený plášť flexibilné ohňovzdorné káble

1. Vynikajúca ohňovzdornosť, ohňovzdornosť nielen spĺňa národnú normu GB12666.6: kategória A950℃ 90 minút, ale spĺňa aj britskú normu BS6387-1994: trieda AC950℃ 3h;trieda B750℃3h;pričom odoláva vode aj do 3h50; trieda C950 alebo mechanický úder;
2. Dlhá súvislá dĺžka: dĺžka môže uspokojiť dopyt po dĺžke na napájanie napriek jednožilovému alebo viacžilovému káblu a nepretržitá dĺžka každého kábla môže byť až 1 000 m.
3. Veľká prierezová plocha, prierezová plocha jednovrstvového kábla dosahuje 630 mm。a viacžilového kábla dosahuje 70 mm²;
4. Flexibilita, kábel je možné navinúť na káblovú cievku s polomerom ohybu 6-10D (D je vonkajší priemer kábla);
5.  Bezdymová netoxicita pri horení, používa anorganické materiály (nehorľavé materiály) na izoláciu, jeho spaľovanie by neprodukovalo žiadne škodlivé plyny ani sekundárne znečistenie, je to produkt na ochranu životného prostredia;
6. Vysoká kapacita preťaženia, kábel má nielen vysokú prúdovú zaťažiteľnosť, ale má aj veľkú kapacitu preťaženia. Podľa požiadaviek na tvarovanie je povrchová teplota kábla zvyčajne ≤ 70 ℃, ak sa nedotkne horľavých stavebných materiálov alebo ak nebude v kontakte s horľavými stavebnými materiálmi, teplota plášťa kábla sa môže pri opätovnom prevádzkovom preťažení zvýšiť na 105 ℃. môže dosiahnuť 250 ℃;
7. Odolnosť proti korózii, ohňovzdorný kábel s organickou izoláciou niekedy vyžaduje plastovú alebo železnú rúrku, plastová rúrka je náchylná na poškodenie a železná rúrka je náchylná na hrdzavenie alebo eróziu. Ohňovzdorný kábel má medený plášť a rúrky potrebujú menej, okrem toho, medený plášť má priaznivú odolnosť proti korózii;
8. Bez elektromagnetického rušenia, pri zapojení v rovnakom vertikálnom hriadeli s informačným vodičom a riadiacim vodičom, z dôvodu tienenia medeným plášťom, ohňovzdorný kábel nebude rušiť jednotlivé a ovládacie vodiče alebo káble;
9. Priaznivá bezpečnosť, je schopný napájať a spúšťať hasiaci prístroj normálne v plameni, znižuje poškodenie požiarom. Okrem toho je spoľahlivý pre bezpečnosť osôb, pretože jeho medený plášť je druhom dobrého vodiča, je najlepšie uzemnený PE drôt a pokrýva celý kábel, životnosť až 100 rokov;
10. Dlhá životnosť, odolnosť voči vysokej teplote a odolnosť proti degradácii anorganického izolovaného materiálu, jeho životnosť je mnohonásobne vyššia ako životnosť organických izolovaných káblov, za normálnych pracovných podmienok môže byť jeho životnosť taká dlhá ako životnosť budov;
11. Preprava a balenie ohybných ohňovzdorných káblov z medeného plášťa vrátane inštalačných armatúr je jednoduché, takmer rovnaké ako bežné káble;
12. Priaznivá ekonomická efektívnosť, vďaka pokročilým výrobným procesom a jednoduchej inštalácii, sú celkové náklady na ohybné ohňovzdorné káble s medeným plášťom oveľa nižšie ako pri kábloch s minerálnou izoláciou za rovnakých podmienok.

Elektrické charakteristiky záhybov medených plášťových flexibilných ohňovzdorných káblov
1. Menovité napätie:0,6/1kV
2. Menovitý prúd:jednojadrový 25A-1 800A;viacjadrový 16A-500A;
3. Izolačný odpor: izolačný odpor≥1000MQ·km.Dĺžka kábla menej ako 100m, potom izolačný odpor≥10000MQ。
4. Odolné napätie napájacej frekvencie: použite napätie 2 000 V a 2 500 V medzi fázu a fázu, ako aj fázový a medený plášť káblov 500 V a 750 V, mali by byť schopné vydržať 15 minút bez poruchy.
